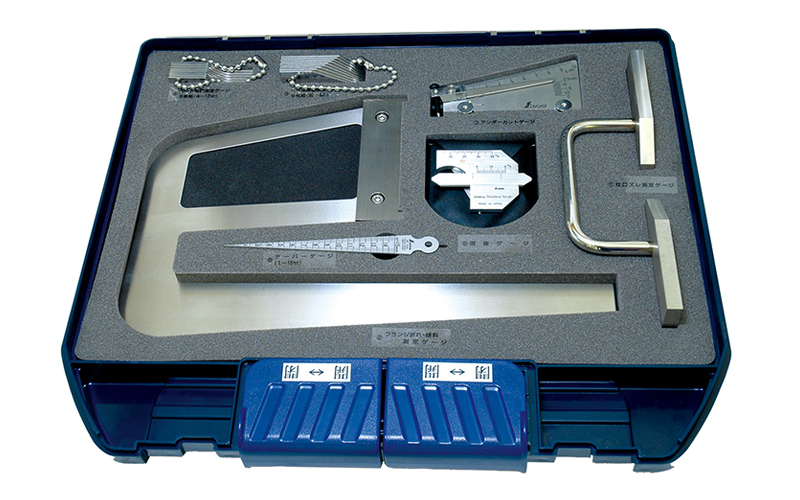

97794/鉄骨精度測定器具 7点セット

  • 鉄骨精度測定器具  7点セット
鉄骨精度測定器具  7点セットを表示

この製品をオンラインショップで購入する

製品コード97794
製品名鉄骨精度測定器具 7点セット
標準小売価格90,000円(税別)
包装形態箱入
JANコード4960910977945

特長

●鉄骨性能評価に便利なゲージをコンパクトな収納ケースにまとめました。持ち運びに大変便利で、作業の能率向上・紛失防止に役立ちます。

●セット内容

①ベベル角度測定ゲージ9枚組 30°~50°

製作工程検査でのガス切断・開先加工でのベベル角度検査測定

②ルート間隔測定ゲージ9枚組 4~12mm

製作工程検査でのガス切断・開先加工でのルート面検査測定

③溶接ゲージ A

すみ肉の大きさ(脚長)・肉盛寸法(補強盛寸法)等あらゆる溶接検査の測定

④テーパーゲージ No.700A 1~15mm

T継手のすきま・重ね継手のすきま等あらゆるすきまの測定

⑤アンダーカットゲージ

溶接の肉盛のアンダーカットの深さ測定

⑥仕口ズレ測定ゲージ

仕口ズレ(ダイアフラムとフランジのズレ)の測定

⑦フランジ折れ・傾斜測定ゲージ

H型断面の直角度測定器具ウェブを基準にしてのフランジのすきまの測定

仕様

●本体サイズ 425×375×70mm

●製品質量 3,600g
